压缩天然气装卸臂的介绍

压缩天然气装卸臂新型铝制内浮盘在结构上采用六边形放射骨架,强度好,浮子均匀分布,浮力强,不沉盘、卡盘,易实现产品换代和标准化,节能降耗效果可达98%。该浮盘可广泛应用于石油化工的新罐建造和旧罐改造中,对于搭接和对接的固定顶油罐,使用铝制内浮盘,不仅可以防止油品的蒸发损耗,节省大量的能源,减轻环境污染,保证油品质量,而且可减少对职工身体的危害。
一、产品名称：液化气装卸臂
二、装卸臂 规格型号：AL2543 DN50/DN25
三、液化气装卸臂 设计参数：
　1、工作压力：　1.6MPa　 设计压力：　　2.5MPa
　2、工作温度： -18.4℃～+33.1℃ 设计温度：　-40℃～+110℃
　3、输送介质：　液氨 、液化气
　4、接管法兰标准：HG20593-97 液相：PN4.0 DN50 ;气相：PN4.0 DN50
　5、接车形式：快装接头
产品主要材质：

管道法兰及管件： 304；　球阀：304；　 快装接头：304

支撑系统： Q235-A；其它：Q235-A；

旋转接头：外圈30CrMo或45钢，锻件Ⅱ级，内圈304，法兰304，

主密封圈：PTFE+碳纤维+石墨，钢卡316L。
四、液氨装卸臂安全环保性：设计有防静电装置，有效防止静电产生；配备复位锁紧装置，在装卸臂不工作情况下，将臂复位予以锁定，以减少臂占用空间及消除在刮大风与人行车往等情况下的安全隐患，确保人员及设备的安全；密封性能好，关键件旋转接头结构新颖、承载力大、转动灵活，特别是密封件采用了增强聚四氟乙烯加不锈钢骨架等材料，具有高耐磨、高抗腐、自润滑（免加油）及磨损自动补偿等优点，适应了越来越严格的环保要求，延长了整机的使用寿命；本产品杜绝了软管爆裂类安全、环保事故的发生，确保了装卸安全。

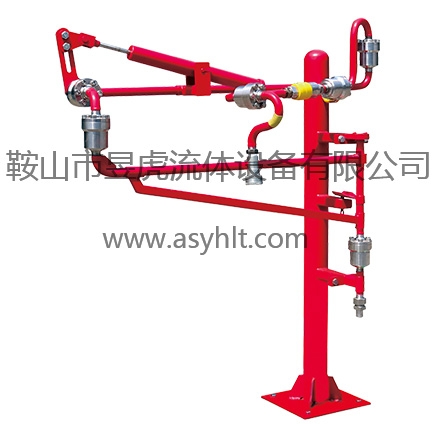

液化气装卸臂的主要结构：　
1、立柱：起支撑作用，承受臂展开时的翻转力矩。
2、内臂：臂运动的基本构成部分、输送介质。
3、外臂：臂运动的基本构成部分、输送介质。
4、外伸臂：实现将介质送入罐车内。
5、弹簧缸平衡系统：平衡垂管、外臂重力矩，减轻外臂上、下运动阻力。　
五、液化气装卸臂 主要特点：　

适用范围：液氨装卸臂是用转动灵活、密封性好、能适应较为恶劣环境等特点的旋转接头与管道、管件、法兰、球阀、快速接头等部件串联起来，用于液氨、液化气、二甲醚等液化气体装卸的专用设备。
