压缩天然气（CNG）装卸臂简介

 一、压缩天然气装卸臂概述

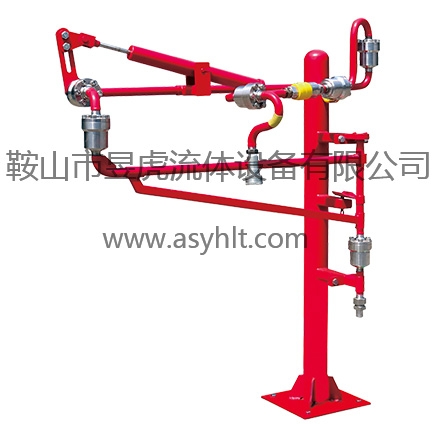

鞍山市昱虎流体设备有限公司生产的YHZXB-CNG-25型压缩天然气装卸臂主要由不锈钢无缝钢管和旋转接头组成的钢结构流体装卸设备，并能实现设备进出口快速接头的三维空间运动，使用方便灵活、安全可靠，是用于各类母站、子站、加气站、槽车的压缩天然气装卸的理想更新换代设备。

YHZXB-CNG-25型压缩天然气装卸臂经过本公司多年的研制而成。结构先进、新颖、操作灵活、性能优异、安全可靠，通过了国家质量监督检验检疫总局、中国特种设备检测研究院的全部性能检测，成功申报并取得国家发明zhuanli和实用新型zhuanli，是具有中国自主知识产权的zhuanli产品，该产品的问世解决了压缩天然气装卸过程中的安全和使用寿命难题，填补了国内该领域的空白。
二、压缩天然气装卸臂的特点
1、YHZXB-CNG-25型压缩天然气装卸臂采用不锈钢材料制造，因此耐压高，其工作压力高达25MPa，不会产生爆裂和泄露，抗压力冲击能力强，工作安全可靠，可用于高温、低温、强腐蚀性介质的装卸，坚固耐用，使用寿命长，而且美观、大方；
能耐受内部天然气腐蚀和外部风吹、日晒、雨淋的共同作用，不易老化。维修时仅仅更换密封件，使用、维修成本低；
2、旋转接头结构和密封先进、合理、新颖，而且转动灵活、可靠，实现了0～41.3MPa零泄漏。多个旋转接头组合，实现装卸臂的三维运动，操作灵活，使用方便，工作包络范围大。

该旋转接头不但在现场更换密封件时免拆卸其内部的滚动体，维修方便快捷，而且使得硬管装卸臂在较大范围内实现操作的灵活性和随意性，从而提高了设备的适应范围；
3、YHZXB-CNG-25型压缩天然气装卸臂采用不锈钢等金属材料制造，导静电性能好，安装防静电装置可有效消除静电，避免产生火花，因而消除了导致火灾和爆炸的危险性；
4、YHZXB-CNG-25型压缩天然气装卸臂安装了球阀、拉断阀及快装接头，增加了安全可靠性和操作的方便快捷性；
5、由于YHZXB-CNG-25型压缩天然气装卸臂采用立柱架结构安装固定在地面上，所有重量由立柱架承担，不用操作人员承担，减轻了操作人员的劳动强度；
6、弹簧平衡器平衡外臂及相连部件的重量产生旋转力矩，使外伸臂保持水平状态，而且操纵外臂上下摆动轻便灵活、省力。压簧式平衡器不占操作空间，平衡性能好，安全可靠，

安装调整容易，操作维护方便；
7、YHZXB-CNG-25型压缩天然气装卸臂装有内臂锁紧机构、外臂和垂管固定钩，在不工作时使装卸臂保持在收拢状态，安全美观：

该产品不但适用于工作压力高达25MPa的压缩天然气的装卸，也适用于其他高、中、低压的气体、液体等流体介质的装卸，其中也包括有毒有害、强腐蚀性流体介质的装卸。
三、压缩天然气装卸臂主要技术参数
工作压力：25MPa
设计压力：27.5MPa
气体泄漏试验压力：31.6MPa
液压试验压力：41.3MPa
设计温度：-50°C～+200°C
公称通径：DN25
水平回转范围：-150°～+150°
外臂摆动范围：-30°～+30°
工作半径：3500mm
安装高度：1500mm
