液化石油气的装卸操作

化石油气的装卸，根据其输送方式的不同，装卸的方法也不同。

　　由炼油厂通过管路直接输送到储配站的液化石油气，可利用管道的压力压入储罐。

　　用罐车运输液化石油气时，可根据具体情况，采用不同的装卸方法进行。常用的装卸方法有：压缩机装卸法、烃泵装卸法、加热装卸法、静压差装卸法和气体加压装卸法等。

　　一、压缩机装卸法

　　1.原理

　　利用压缩机抽吸和加压输出气体的性能，将需要灌装的储罐(或罐车)中的气相液化石油气通入压缩机的入口，经压缩升压后输送到准备卸液的罐车(或储罐)中，从而降低灌装罐(或罐车)的压力，提高卸液罐车(或储罐)中的压力，使二者之间形成装卸所需的压差(0.2～0.3MPa)，液态液化石油气便在压力差的作用下流进灌装的储罐(或罐车)，以达到装卸液化石油气的目的。

　　2.工艺流程

　　压缩机装卸、倒罐的工艺流程如图1-5-4所示。由图可以看出，当要将罐车中的液化石油气灌注到储罐中去时，打开阀门9和13，关闭阀门10和12，按压缩机的操作程序开启压缩机，把储罐中的气态液化石油气抽出，经压缩后进入罐车，使罐车内气相压力升高，罐车中的液态液化石油气在此压力作用下经液相管进入储罐。

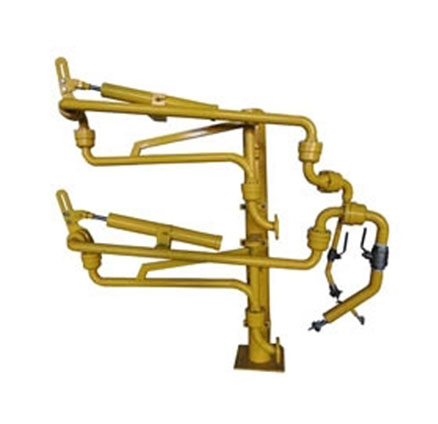

1-储罐甲；2-储罐乙；3-气液分离图；4-压缩机；5-油气分离器；6-罐车 7压缩天然气装卸臂

　　同理，若开启阀门10和12，关闭阀9和13，则液态液化石油气将由储罐装到罐车中去。这时气态和液态的流向与图1-5-4所示箭头方向相反。

　　液化石油气装卸完毕后，要用压缩机将被卸空的罐车(或储罐)中的气态液化石油气抽回储罐(或罐车)，抽回时不宜使罐内压力过低，一般应保持剩余压力为147～196kPa，以免因一些预料不到的因素造成空气渗入，在罐内形成爆炸性混合气体。

　　3.操作程序

　　如图1-5-4所示，卸车时按以下程序进行。

　　①将卸车台的气、液相软管分别与罐车的气、液相管接合牢固后，打开罐车气、液相紧急切断阀和球阀，开启阀15和16。

　　②开启储罐Ⅰ的阀门5和6(装有紧急切断阀时用手动油泵打开紧急切断阀)，关闭阀门23，开启阀门22。

　　③开启压缩机阀门组中的阀门9和13，关闭阀门10、11、12、14，接通进入压缩机的阀门17和出口阀门21。打开近路阀19，暂关出口操作阀20。

　　④控制气液分离器的液位在规定位置以下，按压缩机的正常开机程序开启压缩机，待压缩机运转正常后，缓慢开启出口操作阀20，同时微开入口阀18，待阀20全开后，关闭近路阀19，使压缩后的气体经油气分离器通过阀门13、15进入罐车。

　　⑤待罐车气相压力高于储罐(罐Ⅰ)0.2～0.3MPa后，液体沿液相管流往储罐1。在卸液过程中应有专人观察罐车的液位，待罐车液位回到零位时，关闭罐车液相紧急切断阀和球阀，关闭阀门16和6，关阀门9和13。

　　⑥开启阀门组中阀12和10，对罐车进行抽气降压。当罐车内压力抽降至0.147～0.196MPa时，开启近路阀19，按压缩机正常停车程序停止压缩机运转。

　　⑦关闭阀门10和12，关闭气相软管阀15和储罐操作阀5。

　　⑧开启罐车气、液相管放散阀，待软管卸压后拆除软管和接地链，解离罐车，卸液过程结束。

　　压缩机装车作业程序如下。

　　①同于卸车。

　　②打开储罐操作阀5和8，关闭阀门22，开启装液阀23。

　　③开启压缩机阀门组阀10和12，按压缩机开车程序开启压缩机，全开出口阀20后，关闭近路阀19，使罐车中气态液化气经压缩机抽吸增压进入储罐1，储罐内液态石油气在压力作用下经阀门8、23和16流入罐车。

　　④当罐车液位达到允许充装液位时，关闭罐车的气、液相紧急切断阀和球阀，开启压缩机近路阀19后停机，关闭阀门组阀10、12和装液阀23，关闭储罐阀5和8。

　　⑤开启气、液软管泄压阀，卸压后拆除软管和接地链，解离罐车，装车作业完毕。

　　4.压缩机装卸注意事项

　　采用压缩机装卸工艺，为防止液体进入压缩机的气缸和压缩气体将机油带入系统，需在压缩机进、出口分别装设气液分离器和油水分离器，并应注意经常排泄分离下来的液体，不让其超过高液位。

　　压缩机的进气管和排气管应有放入大气的支管，以备在开机前或气缸检修后用惰性气体来置换气缸和管路中的空气。

　　启动前和运行中应按压缩机使用注意事项进行检查操作和维护保养。停机前必须将近路阀打开，停机后不再继续开机时，需将进、排气操作阀关闭再停电机。

　　装卸作业完毕后要及时填写操作记录和装卸记录表。

　　压缩机装卸法流程简单，生产能力高，可同时装卸几辆罐车，而且可以完全倒空，没有液化石油气损失。

　　在寒冷地区，液化石油气的饱和蒸气压一般仅有0.05～0.2MPa左右，且储罐内的液化石油气单位时间内的汽化量较少，很容易造成汽化量满足不了压缩机吸入量的要求，使压缩机无法工作，需要附加加热增压设备来提高储罐内的压力，使压缩机装卸正常进行。另外压缩机装卸法电耗大，管理也比较复杂。

　　二、烃泵装卸法

　　1.原理

　　利用烃泵输送液体的性能，将需卸液的罐车或储罐中液态液化石油气通过烃泵加压输送到储罐(或罐车)中。

　　2.工艺流程

　　烃泵装卸法的工艺操作流程如图1-5-5所示。卸车时，关闭阀门13和8，打开阀门11和13，使罐车的液相管与烃泵的入口管接通，烃泵的出口管与储罐的液相管相通，按烃泵的操作程序启动烃泵，罐车的液化石油气在泵的作用下，经液相管进入储罐，从而完成卸车作业。
